UPS不间断电源如何工作

UPS不间断电源，也称为备用电池，可在电源发生故障或电压降至不可接受的水平时提供备用电源。UPS可以安全、有序地关闭计算机和连接的设备。UPS的功率和电池容量决定了它供电的时间。

一、UPS不间断电源拓扑：

不同的UPS不间断电源拓扑提供特定级别的电源保护。不间电源可分为：备用、线路交互和双转换三种拓扑结构。

备用是最基本的拓扑结构。备用UPS电源在出现停电、电压骤降或电压浪涌等常见电源问题时求助于电池备用电源。当输入的市电低于或浪涌高于安全电压水平时，UPS不间断电源会切换到直流电池电源，然后将其反转为交流电源以运行连接的设备。这些型号专为消费电子产品、入门级计算机、POS系统、安全系统和其他基本电子设备而设计。

线路交互式UPS不间断电源，无需切换到电池即可纠正微小的功率波动（欠压和过压）。这种类型的UPS不间断电源有一个自耦变压器，可以调节低电压和过电压，而无需切换到电池。线路交互式UPS不间断电源通常用于消费电子产品、PC、游戏系统、家庭影院电子产品、网络设备和入门级到中端服务器。它们在停电、电压骤降、电压浪涌或过压等事件期间提供电力。

无论输入电源的状况如何，双转换（在线）UPS不间断电源都能提供一致、清洁且近乎完美的电源。这种UPS不间断电源将输入的交流电源转换为直流电，然后再转换回交流电。采用该技术的UPS不间断电源系统在100%的时间内使用隔离直流电源运行，并且传输转换时间为零，因为它们永远不需要切换到直流电源。双转换UPS不间断电源系统在保护关键任务IT设备、数据中心安装、高端服务器、大型电信安装和存储应用以及高级网络设备免受停电、电压骤降、电压浪涌、过压、电压尖峰、频率噪声、频率变化或谐波失真造成的损坏。

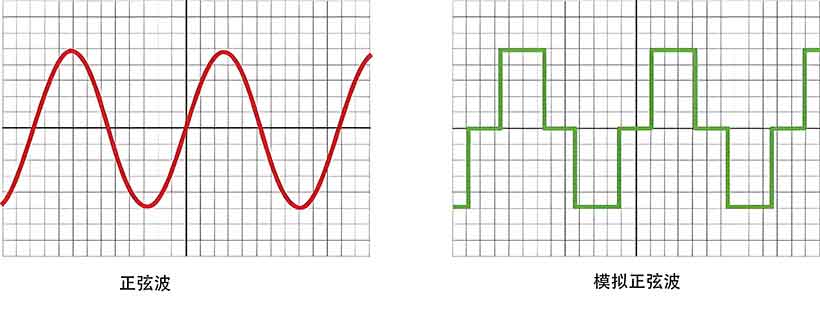

二、UPS不间断电源输出波形：

千赫兹UPS不间断电源系统具有正弦波或模拟正弦波输出，具体取决于型号。

正弦波输出：最高质量的波形输出是正弦波，它是交流电源的平滑、重复振荡。企业级UPS不间断电源系统产生正弦波功率来作敏感的电子设备。正弦波输出可确保使用有源PFC电源的设备在从市电切换到电池电源时不会关闭

模拟正弦波输出：近似正弦波输出波形。它使用脉冲波调制来生成阶梯式近似正弦波，为不需要正弦波输出的设备提供更具成本效益的电池备用电源。用于产生此类功率输出的技术制造成本较低，并且在备用和线路交互式UPS不间断电源系统中很常见。
